REA VeriCube

Kokybės kontrolės įrenginys skirtas 2D matricai ir brūkšniniams kodams.

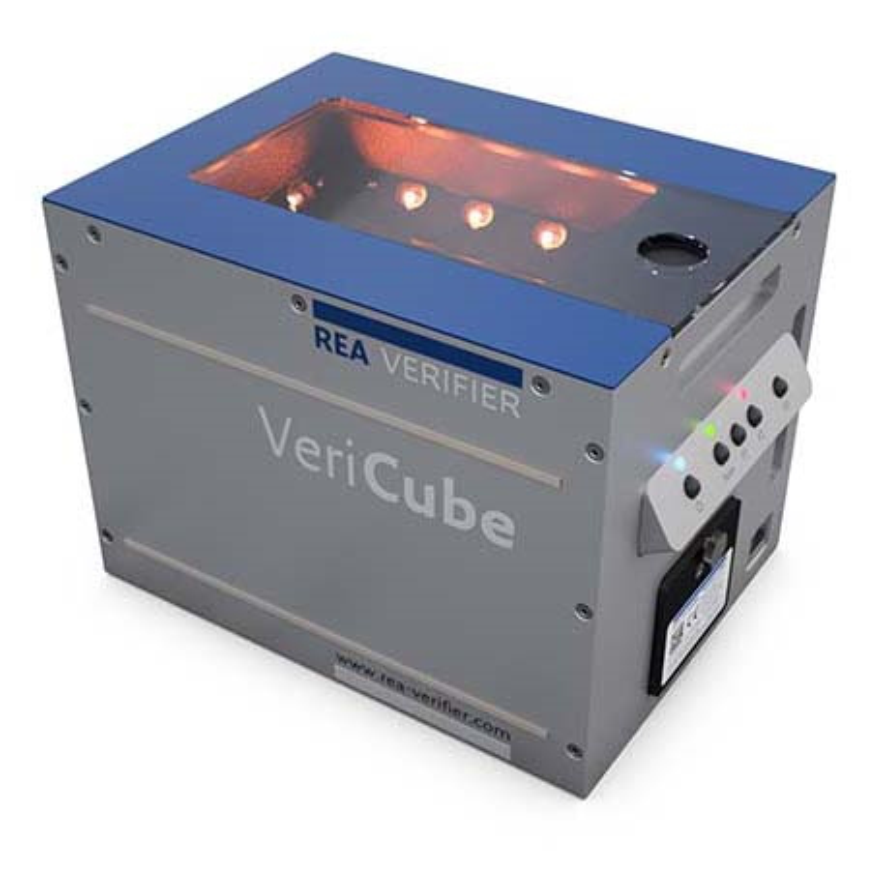

REA VeriCube turi metalinį korpusą ir tikro stiklo ekspozicijos langą. Standartinė versija turi tiesioginį apšvietimą su 16 x raudonos šviesos LED (bangos ilgis 660 nm) ir 16 x baltos šviesos LED (spalvinė temperatūra 4000°K). 8 mm kamera buvo parinkta IKEA.

REA VeriCube tai įrenginys, skirtas spausdintų 2D matricų kodų ir 1D brūkšninių kodų kokybės kontrolei. Įrenginys prijungiamas prie kompiuterio per „Ethernet“ tinklą. TransWin32 taikomoji programinė įranga, įrenginio tvarkyklė ir vertinimo ekranas veikia kompiuteryje su Microsoft Windows.

Bandymų ataskaitas galima atspausdinti bet kuriuo pasiekiamu tinklo spausdintuvu arba išsaugoti kaip PDF failus.

Standartai

Kokybės vertinimas atliekamas pagal žemiau išvardintus standartus:

ISO/IEC 16022:2006 (duomenų matricos brūkšninio kodo simbolių specifikacija).

ISO/IEC 15415:2011 (Brūkšninio kodo simbolių spausdinimo kokybės testo specifikacija – 2D simboliai).

ISO/IEC 15416:2016 (Brūkšninio kodo spausdinimo kokybės testo specifikacija – linijiniai simboliai).

ISO/IEC 29158:2020 (Informacinė technologija. Automatinis identifikavimas ir duomenų fiksavimo technika – Direct Part Mark (DPM) kokybės gairės).

GS1 duomenų struktūrų vertinimas atliekamas pagal galiojančias GS1 specifikacijas.

Programinės įrangos licencija

Kokybės kontrolės programinės įrangos TransWin32 licencija galioja neribotą laiką ir yra komplektuojama su REA VeriCube, todėl programinė įranga gali būti įdiegta Jūsų įmonėje be jokių papildomų išlaidų. TransWin32 atnaujinimus galima atsisiųsti be papildomų mokesčių.

REA VeriCube parinktys.

REA VeriCube, kurį mes siūlome, naudoja IKEA ir kai kurie IKEA tiekėjai visame pasaulyje. Rekomenduojame dvi skirtingas REA VeriCube versijas.

1 versija: 98031617 REA VeriCube

REA VeriCube su DPM įvertinimu kaip stacionarus testavimo įrenginys.

2 versija: 98031618 REA VeriCube + rankena

REA VeriCube su DPM opcija  ir rankena. Galima naudoti kaip „kabeliu rištą“ rankinį įrenginį ir kaip fiksuotą įrenginį.

1 versija:

IKEA konfigūracija:

1 x REA VeriCube.
1 x 8 mm optinio modulio kamera.
1 x „Plexiglas“ apsauga nuo dulkių – įmontuojama transportavimui.
(paleidimo metu turi būti pakeista stiklo plokšte).
1 x antirefleksinė stiklo plokštė (08316280).
1 x Gigabit PoE maitinimo blokas (100–240 V, 30 W) (06113003).
1 x maitinimo laidas pagal užsakomo kištuko standartą (Euro, JK, JAV, Kinija).
2 x tinklo kabeliai, labai lankstūs, RJ45 CAT7 (08316608).
1 x atspausdintas naudojimo vadovas.
1 x USB atmintinė su programine įranga ir dokumentacija (08316300).
1 x kalibravimo kortelė, apsauginiame voke (90031702).
1 x kalibravimo kortelės atskaitos testas, sukurtas naudojant pristatytą VeriCube, dokumentuojant pristatymo būklę
1 x atskaitinė kodo testavimo ataskaita (reikalinga testavimo įrangos stebėjimui).
1 x balto lygio korekcijos kalibravimo kortelė (90031703).
1 x uždangalas - juoda PVC plokštė (07601403).
1 x uždangalas - juodas audinys (07799084).
1 x apsauginis dangtelis „VeriCube“ (08316222).
1 x TransWin32 – vertinimo programinė įranga.
1 x DPM ISO/IEC 29158 įvertinimas tiesioginiam dalių žymėjimui.
1 x pasirenkami simboliai.

2 versija:

+ Prie 1 versijoj išvardintų punktų:

 1 x rankena, skirta lanksčiam VeriCube padėties nustatymui

Sistemos reikalavimai

Įrenginio maitinimui reikalingas 100–240 V kintama įtampa, 50/60 Hz, tinklo jungtis.

Windows programinei įrangai TransWin32 reikalingas standartinis kompiuteris su Microsoft Windows operacine sistema.

* Windows 10 Pro/Home, 64 bitų.
* Microsoft .net framework nuo 4.5 ar naujesnės versijos.
* Viena arba pasirinktinai dvi Ethernet tinklo sąsajos (rekomenduojamos 2 Ethernet tinklo sąsajos (mažiausiai 1 Gbit/s, automatinis aptikimas tarp normalaus ir kryžminio kabelio).
* Pagrindinė atmintis: turi būti laikomasi minimalių naudojamos operacinės sistemos reikalavimų. Paprastai tai yra 8 GB ar daugiau.
* Kietasis diskas: turi būti laikomasi minimalių operacinės sistemos reikalavimų.
* CPU: turi būti laikomasi minimalių operacinės sistemos reikalavimų (lėtas procesorius padidina ciklo laiką).
* Pelė (su pelės ratuku) / klaviatūra (papildomas jutiklinis ekranas, jei reikia).
* Ekranas / grafika: mažiausiai 48 cm (19“), mažiausiai 1280 x 1024 pikselių raiška, spalvotas.
* Pasirinktinai: PDF programa, skirta testų ataskaitoms kaip PDF failams kurti (kaip spausdintuvo modeliavimui).
* PDF rodymo programa.
* Firewall suderinimas. Firewall turi leisti REA VeriCube veikti tinkle.

REA programinė įranga TransWin32 yra vieno vartotojo programinė įranga. Licencija prijungta prie REA įrenginio, o ne prie kompiuterio. Programinei įrangai nereikia rakto ir, jei reikia, ją galima įdiegti kelis kartus.

Naudojimas serveryje nėra gamintojo patikrintas. Kol serveris siūlo REA programai TransWin32 aplinką, kuri veikia vienoje darbo vietoje.

Diegimas naudojant „Windows XP“ neveikia ir nepalaikomas.

Sistemai paleisti pakanka minimalių kompiuterio reikalavimų.

Techninės specifikacijos REA VeriCube

Atspausdintų kodų tikrintuvas pagal ISO/IEC 15426-2 ir pagal 15426-1.

Techninės specifikacijos duomenys 8 mm kameros modulio:
